 |
| Spécification: | |
|---|---|
VCI-707
VCI+
Le convertisseur de rouille VCI-707 adopte la technologie avancée internationale de conversion de rouille. Grâce aux groupes acides organiques composites greffés sur les micelles de nanopolymères, la rouille est réduite à un composant de passivation doté d'une capacité antirouille. Les micelles polymères sont réarrangées au niveau moléculaire sur l'ensemble de la matrice métallique, et la couche de film se liera directement au substrat par des liaisons chimiques. Étant donné que l'interface entre les molécules sera réarrangée de manière à ce qu'il n'y ait presque aucun vide entre les particules, la couche de film présente une étanchéité élevée, des performances d'élimination de la rouille élevées et une adhérence élevée, de manière à résoudre complètement le problème de la rouille secondaire après l'élimination de la rouille et avant de peindre. Il évite le problème de corrosion secondaire à court terme causé par une élimination incomplète de la rouille.
Nom du produit | VCI-707 convertisseur de rouille |
Perspectives | Liquide laiteux opaque blanc laiteux |
Film apparence | Le film est lisse et normal |
Densité (g/cm3) | 1,17 ± 0,05 |
Valeur PH (liquide d'origine) | 2,0-3,5 |
Contenu solide | ≥36,7% |
Degré de finesse | ≤70μm |
| Séchage superficiel temps | ≤1h |
Le temps de séchage réel | ≤24h |
| Adhésion (1 mm) | 0 |
Pliage résistance | ≤2mm |
Résistance aux chocs | 50kg.cm |
Résistance à l'eau salée (3 % de rouille NaCl de grade D, revêtement 2-3 couches) | 200h aucun changement dans le film de peinture |
Résistance à la chaleur (200 ℃/24h) | Aucun changement dans le film de peinture |
| Force d'adhérence | ≥2,6MPa |
L'effet antirouille est uniforme et complet. Forte élimination des impuretés telles que la rouille et le tartre d'oxyde sur la surface de l'acier. Le dérouillage et la prévention de la rouille sont effectués en même temps, sans rouille flottante secondaire ;
Les pièces en acier après dérouillage ont une certaine résistance à la rouille dans des endroits aérés et secs ;
Bon effet d'inhibition de la corrosion sur l'acier et le fer ;
Produit à base d'eau, sans ions de métaux lourds, sans pollution pour l'environnement
Le convertisseur de rouille convient au traitement anticorrosion des pièces en fer et en acier sans oxydes. Largement utilisé dans la fabrication et l'entretien de structures en acier, de tunnels, de ponts, d'installations de construction urbaine, d'installations routières, de pipelines, d'installations ferroviaires, de navires, d'installations de machines portuaires et portuaires, d'installations pétrolières, d'équipements métallurgiques et chimiques, etc.
Le convertisseur de rouille peut être utilisé comme apprêt avant le traitement de peinture ; peut également être utilisé seul comme peinture antirouille.
Comparaison de l'effet

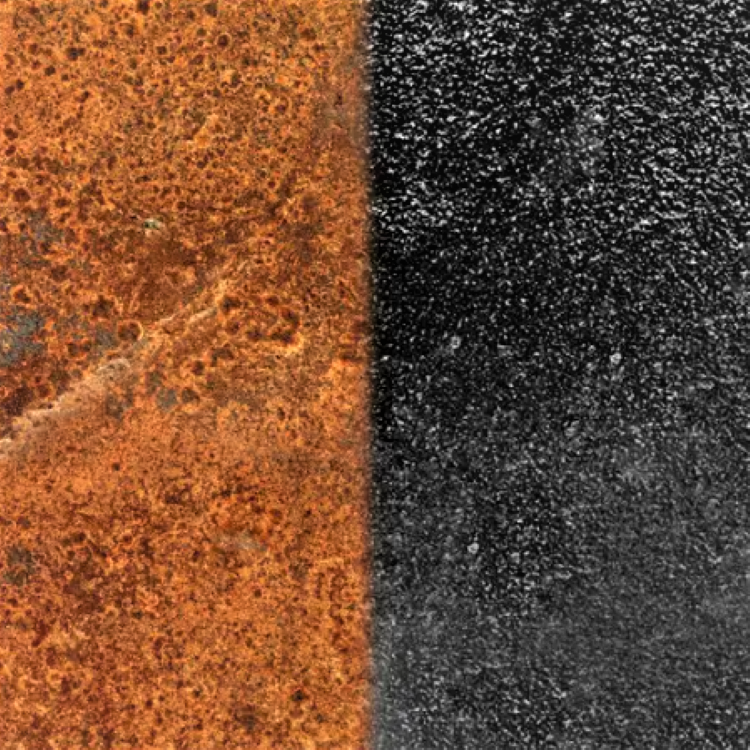

Comparaison de l'effet
R : Le convertisseur de rouille peut éliminer les impuretés telles que la rouille et le tartre d'oxyde sur la surface de l'acier. Les pièces en acier antirouille ont une certaine résistance à la rouille dans des endroits aérés et secs. Peut être utilisé comme apprêt avant de peindre ; il peut également être utilisé seul comme inhibiteur de rouille.
R : Utilisez des brosses, des brosses à rouleaux, des pistolets pulvérisateurs et d'autres outils pour recouvrir la surface de la pièce en acier ou immerger la pièce en acier dans le produit. En 1 minute environ, un composé jaune-vert se formera à la surface de la pièce. Après 15 à 20 minutes, la surface de la pièce sèche et forme un film protecteur. Après 24 heures, le processus de revêtement ultérieur peut être effectué.
Si vous souhaitez réaliser le revêtement anticorrosion final, vous pouvez l'appliquer 1 à 2 fois à un intervalle de 30 à 60 minutes sur la base d'un revêtement, de sorte que la couche de film soit uniforme, dense, brillante et plus résistante. performances anticorrosion.
